#table schema设计

  1. column families(cf)数:越少越好。hbase中的flush和compaction操作基于region进行,若某个cf的数据较大,会频繁引起flush,其他cfs同时也要flush,但是其他cfs可能数据量较小;所以,若cf数很大,频繁flush,导致频繁compaction,最终导致很大且不必要的i/o开销。
  2. rowkey设计:避免热点;salt,提高write的吞吐量,但是read开销增大;Hashing;Reversing the Key;row和column名的size尽量小,因为每个cell都有一个meta信息,由rowkey、column名组成,若太大,会造成hfile indexes占据大量内存;block size可以设置到一个较大的合理的值(理由????)。
  3. pre-splitting:合理预划分regions。

#表操作

  1. delete:非即时操作,仅将删除的数据标记为为“删除”(marker),对用户不可见,数据实际上并没有进行删除,只有在数据所在region发生major compaction时才会真正删除数据。
  2. delete mask put:数据被mark为delete后,数据对应的所有cells对于用户来说都是不可见的。在T时插入一行A,在T+X时,删除该行,那么scan该行[0, T+1)时间范围插入的数据,结果为空。另外,如果现在重新插入A行,使用的timestamp<T+X,那么仍旧是查不到这条新插入的数据。为解决上述问题,可 HColumnDescriptor.setKeepDeletedCells(true)以使deleted cells像普通的cell一样。这个链接是个不错的例子。
  3. disable:如果disable一个表test,hbase client发出该请求,zookeeper会将释放test上的lock(region server在之前拥有test的lock),HMaster则会获取test的lock,之后其组件AssignmentManager执行diable test的操作(即将test的所有regions在zookeeper上存储的状态从open改为close),使得test的所有regions都被offline,完成test的disable。(该过程为猜测,不确定,待修改)

#背后的故事

##create table

client向master发出创建表的请求:

hbase> create 'test','cf'

Master则干下面的活儿:

  • 存储表的schema信息
  • 根据key-splits信息创建regions,若是没有提供splits,则默认创建一个region
  • 将regions分配给Region Servers,即写.META.表

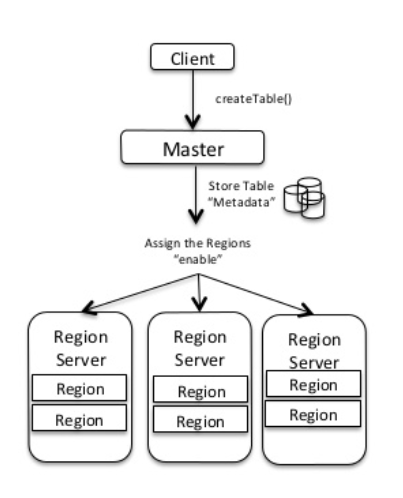

具体流程如下所示:

create_table

##write table

在执行put、delete等写操作时,会发生如下:

  • client会向zookeeper询问.META.在哪儿
  • client遍历.META.,根据插入数据的rowkey,获取处理该数据的region server
  • client向region server发出请求,执行相应操作
  • region server处理请求,将其转给该rowkey所属的region进行处理
    • 写WAL
    • 添加k/v到MemStore

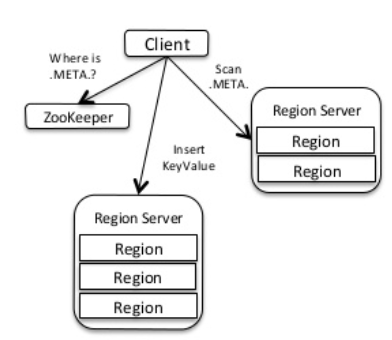

上述流程如下所示:

write_table

##read table

读取hbase表中的数据流程与write table一致:

  • client会向zookeeper询问.META.在哪儿
  • client遍历.META.,根据读取数据的rowkey,获取该数据所在的region server
  • client向region server发出请求,获取数据
  • region server处理请求,将其转给该rowkey所属的region进行处理
    • 从MemStore和Store Files中获取数据

##HIndex

在Server端实现index,在read/write时,处理索引元数据。

HIndex利用coprocessor(CP)实现。原表的索引元数据存储在HBase的另一张表中;原表在创建时,HMaster端CP创建索引表,表的删除也是如此;在写数据时,CP从写入原表的数据中取出data,从而创建meta data,写入索引表,数据的删除也是如此。

为了保证性能,原表的每个region与其对应的索引表region应该在同一个server上,所以索引表与原表有相同的region数和rowkey范围。原表region的split或者变动都会引起索引表相似的变化,也是通过CP实现。另外,无论原表对多少列建立索引,都只有一个索引表。

###Write data with index

执行Put向原表插入数据时,从Put中获取信息以生成索引表数据。CP按照如下方式创建索引表rowkey:

index table rowkey = region startkey + index name + indexed column(S) value(S) + origin table rowkey

以上方式能够使生成的索引表tall、narrow。若索引的列不只一列,则把多列对应的值追加写入index rowkey的indexed column(S) value(S)部分。

###read data with index

对原表进行scan的话,CP会创建一个索引表的scanner,根据原表的indexed列信息,scanner能够从索引表中获取相应数据,该数据包含原表的rowkey信息,使用该信息就能获取原表相应的数据,即scan结果。

##GlobalIndex

HIndex本质上是local index,即region级别的索引。GlobalIndex则是table级别的索引,不限制原表region与对应索引表region在同一server上,这样的话,用户请求可能需要多出一次RPC。

##HBase flush strategy

HBase关于flush memstore,到底是如何操作呢?

flush策略包括region级别和列族级别两种。

Region级别的flush策略,只要当前memstore的size超过hbase.hregion.memstore.flush.size就会执行flush操作。当然,在一个真实的集群中,一个region server上是有多个表的多个regions的,所以很难有足够的内存让memstore增长到配置的flush size。HBase默认是预留40%的堆内存(hbase.regionserver.global.memstore.upperLimit)给所有表的所有regions的memstore,如果达到该阈值,则某些memstores会开始进行flushing直到内存使用率下降到35%以下(下限)。另一种情况就是,如果一个列族用于存储lob(large object),那么flush频率就会很高,导致其他列族flush出大量的小文件,这并不是什么好的事情。所以,引入列族级别的flush策略。

启用列族级别的flush策略,配置hbase.hregion.memstore.percolumnfamilyflush.enabled为true,开启此项后需要配合hbase.hregion.memstore.percolumnfamilyflush.flush.size设置flush阈值,该值是对所有的列族都生效的,并不是那么实用,最好根据实际情况修改列族的meta信息,设置合理的flushsize(当然,该值肯定是小于hbase.hregion.memstore.flush.size的值的)。

单独为一个列族设置flushsize,有两种方式:

  1. hbase shell:alter 'tableA',{NAME=>'cf1',METADATA=>{'flushsize'=>'67108864'}}

  2. API:

    HColumnDescriptor cf1 = new HColumnDescriptor(“cf1”); cf1.setValue(HConstants.HREGION_MEMSTORE_SPECIAL_COLUMN_FAMILY_FLUSHSIZE_KEY, 1024 * 1024 * 64 + “”);

关于flush更为详细的内容,有个很好的链接,press here

##Catalog Tables

在hbase 0.96 之前的版本中,hbase catalog包括-ROOT-和.META.两个表,但是在0.96以及之后的hbase版本中,-ROOT-表被废弃,只有hbase:meta(即.META.)。HBase的meta信息存储在表hbase:meta中,该表也是一个hbase表,但是在habase shell下执行list命令时,会将该表过滤掉。

在hbase:meta中,存储着所有regions的信息,且该表的位置记录在zookeeper中,而无需-ROOT-。该表的表结构描述如下:

  1. Key:([table_name],[region_start_key],[region_id])
  2. Values:
info:regioninfo (regionHRegionInfo实例序列化信息)
info:server (region所属的RegionServer对应的server:port)
info:serverstartcode (region所属的RegionServer进程启动时间)

当一个表发生splitting,会为splitted region在meta表对应的row添加两列,即info:splitA和info:splitB,当成功split后,该row被删除,同时会有两个新的regions添加到meta表中。

##HBase Client

HBase 1.1.0之前的版本使用HTable与hbase集群进行交互,HTable实例不是线程安全的,同一时刻仅能有一个线程使用HTable实例。另外,如果创建多个HTable实例,建议使用同一个HBaseConfiguration实例,以共享Zookeeper和与regionserver建立的socket实例。

##RegionServer Splitting

RegionServer收到写请求时,将数据存放在memstore中,当memstore数据达到指定阈值时,就会被写入磁盘,生成storefiles,该过程就是memestore flush。随着storefiles数量的增加,RegionServer会将这些文件合并为更大的storefiles,以减少文件数量。每次flush后,对应region中的数据量就会增加,RegionServer此时会根据split策略决定是否需要将这个region分裂。

逻辑上来说,一个region分裂为两个,就是从自己的数据中找到一个合适的point,在此处分裂为两个region。当一个region分裂时,创建两个子regions,这两个regions并不会立即将父region中属于自己的数据拷贝过来,而是创建引用文件(reference files,类似于软链接),指向父region的对应数据范围。当有新的数据写入时,子region的数据量也会增长,并发生合并操作,此时才真正从父region那里获取数据,并删除引用文件,就此,子region不再有引用文件,那么就能够在以后执行split操作了。

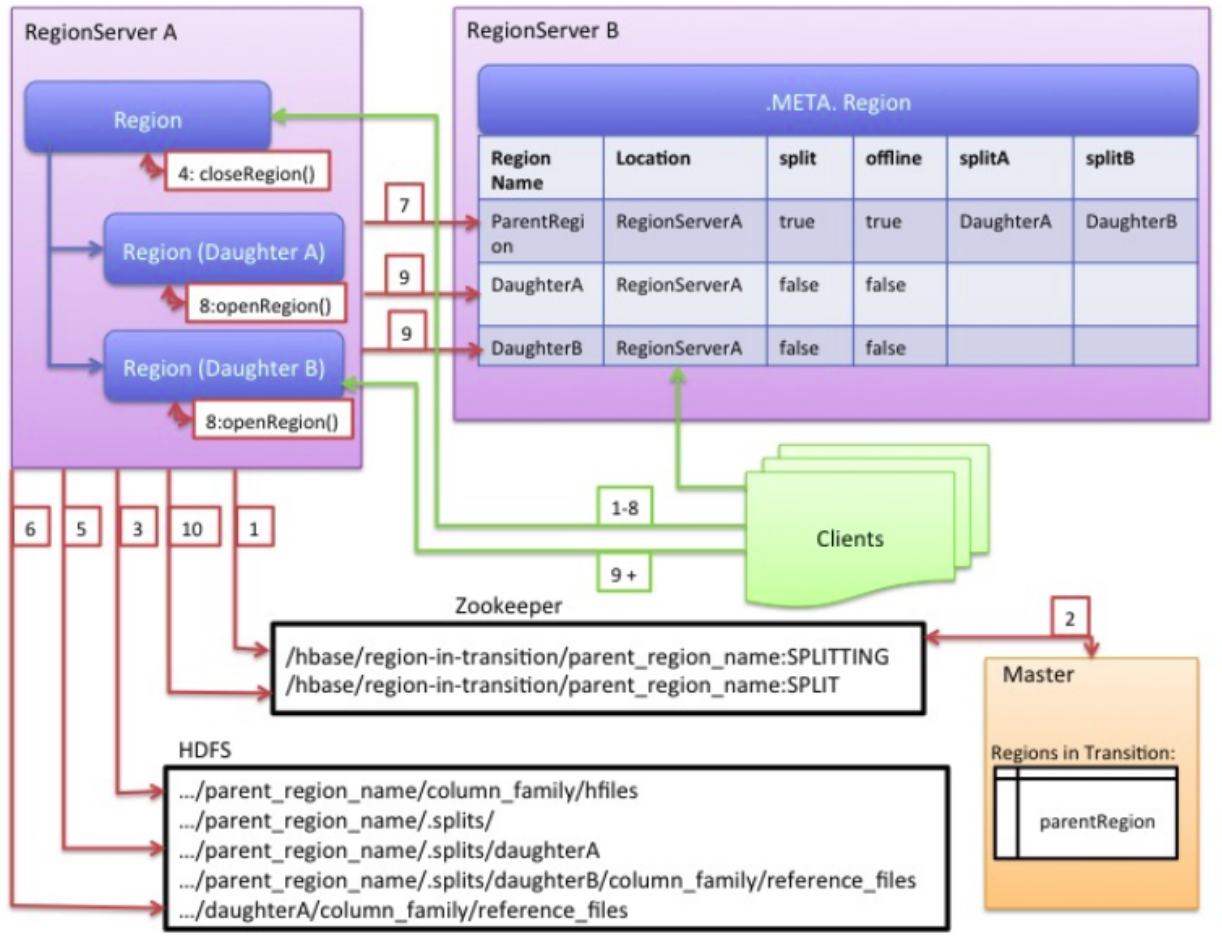

在split过程中,RegionServer需要与多方协调。在split前后,RegionServer都需要与Master报告,以更新.META.表,保证clients能够访问子regions,同时,调整HDFS中的目录结构和数据文件。另外,对于split这种多任务过程,RegionServer在内存中维护一个日志,保留执行状态,以防发生错误需要回滚。Split的详细过程描述如下图所示:

split-process

上图每一个步骤描述如下:

  1. RegionServer决定split region,并做相应的准备工作。首先,RegionServer获取region所属的表的共享读琐,以防在split过程中有人修改表的schema。然后,RegionServer在zookeeper创建一个znode,即/hbase/region-in-transition/region-name,并将其状态设置为splitting。
  2. Master监控zookeeper的/hbase/region-in-transition,所以会获悉/hbase/region-in-transition/region-name的存在。
  3. RegionServer在父region的HDFS目录下创建子目录.splits
  4. RegionServer关闭父region,在本地将其标记为offline。如果此时有client请求该region中的数据,会收到NotServingRegionException。
  5. RegionServer为子regions A和B在.splits目录下创建相应的目录和必要的数据结构,然后为父region中的storefiles创建相应的引用文件。
  6. RegionServer为A和B在HDFS创建实际的region目录,与父region的目录在同一目录下,并将第5步中创建的引用文件拿过来。
  7. RegionServer发送一个Put请求到.META.表中,将父region设置为offline,并添加子region信息。此时,每个子region在.META.表中并没有相应的记录。
  8. RegionServer打开A和B。
  9. RegionServer将A和B两个子regions信息加入.META.表,处于online状态,能够为clients提供服务。
  10. RegionServer修改zookeeper的/hbase/region-in-transition/region-name状态为split,Master获悉后,能够做一些负载均衡的事情。
  11. 关于A和B的引用文件会在region发生合并时被删除,引用的数据也会转移到A和B下的相应文件中。
