最近公司搬家,从漕河泾搬回了浦东。说起来简单,其实事情也挺繁琐,原来办公室局域网内有5台服务器,部署了开发、测试、gitlab、ci、共享文件、打印机等服务。这些东西,当然也是要迁移的。新办公室我们扯了一根单独的网线,理论上所有的东西只要直接搬过去就行了。

所有服务器上面的设置,我都门儿清,因为基本上是我一手搭建的。只是路由器和交换机这一套,当时不是我搞的,所以多少有些麻烦。不过只要能上Google,所有问题,无论花费多少时间,最终还是能解决。

我们不可能去购买新的网络设备,我们有的设备有:

  1. juniper srx240 1台
  2. cisco 2960x 48口交换机 两台
  3. Sundray 无线控制器+6个AP
  4. 华为百兆交换机四台

因为juniper和cisco以前的设置并没有任何配置说明文档,所以也不知道连接哪个口怎么登陆。所以第一件事儿就是重置设置。当然,只能通过console控制线连接。电脑端用Secure CRT连接。

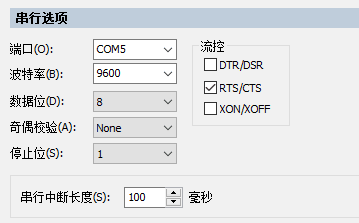

对于juniper,crt的配置:juniper-crt 对于cisco,crt的配置和上面一样,应该是自动适应的。

juniper设置

%cli
>configure
#load factory-default
#set system root-authentication plain-text-password
#commit and-quit

默认情况下,把网线连接到除了ge-0/0/0以外的任何端口。电脑会自动获得IP,然后浏览器访问https://192.168.1.1 就可以进入设置界面了。这时候启用一个向导。一步步设置。我们用的最简单的网络连接方式,把1-7这7个端口放到一个子网里(掩码是255.255.0.0)面,这样办公室、服务器各出去一根线,他们可以很方便的互通。按照向导设置完以后,路由器就算是配置完了。

一个很坑的地方是,dhcp服务器非常慢,一开始我们根本无法获取到IP,这时候,实在没辙了,重启了一下dhcp服务器:

>run restart dhcp-service

有时候web管理界面很卡,这时候也可以重启一下:

>run restart web-management

或者重启电源:

>request system (halt | power-off | reboot)

cisco配置

通过console线控制,首先初始化设置:

>enable
#write erase
#reload

默认就是傻瓜式的交换机,任何一个口插入网络进线,其他口出就可以了。

sundary配置

sundray 无线控制器和AP全部连接到cisco 2940x上面,cisco已经支持PoE供电了,所以AP可以直接启动。首先用电脑连接无线控制器的manage口,配置电脑的ip为192.168.252.x,网关255.255.255.0,然后浏览器打开https://10.252.252.252/,首先恢复出厂设置一下。

AP是自动发现的,这时候可以设置建立热点等操作,通过浏览器图形界面非常简单。需要注意的是接入点的数据模式选择的是本地转发,因为集中转发,始终没有成功,原因未知。

这时候把电脑也连接到cisco上面,运行AP诊断工具,扫描一下,能发现所有的AP。因为控制器的IP也是自动获得的,下次重启坑找不到,用诊断工具扫描一下AP连接的连接信息就能看到控制器了。

配置Juniper端口转发

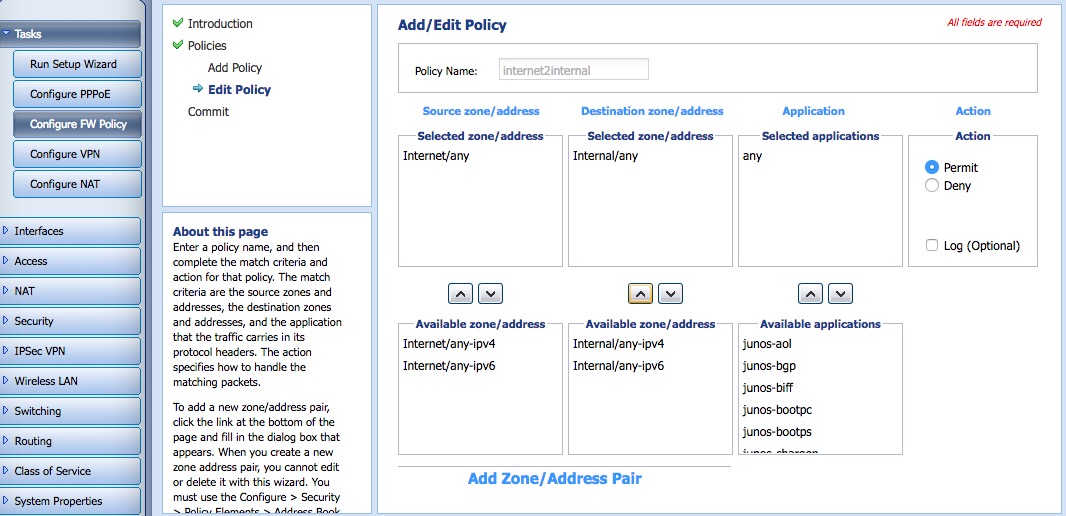

NAT分为source NAT、destination NAT、static NAT,内网电脑通过juniper上网用的就是Source NAT。端口映射,外面的机器访问我们局域网内的机器,需要端口转发,即Destination NAT。 dest-nat.png 如果只是设置了dest-nat恐怕还是不能访问内部机器,因为还有个防火墙策略。我们现在有两个zone:internet和internal。internet 默认是不能访问internal的,配置: dest-nat-fw.png

感悟

在创业公司,永远都有各种从未遇到过的问题,这时候你是兴奋还是恐惧?
